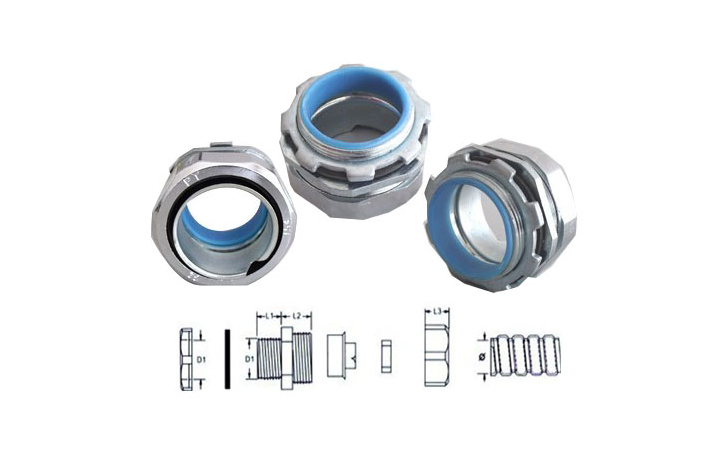

防水接頭

DJP金屬軟管接頭

Product description:
在線訂購

產品特性

加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高。

軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強。

可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。

除以下標準規格外，可按要求任意變動大小及螺紋標準。

產品描述

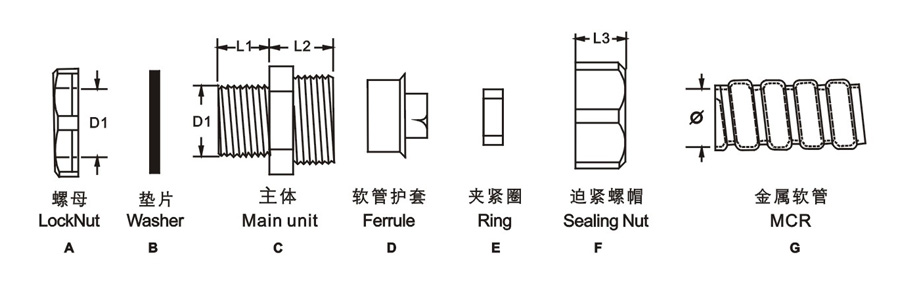

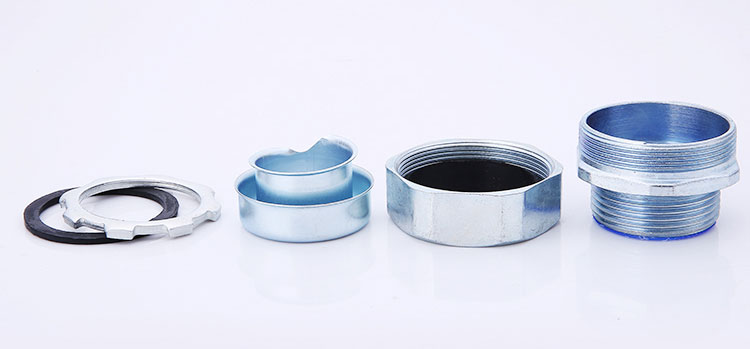

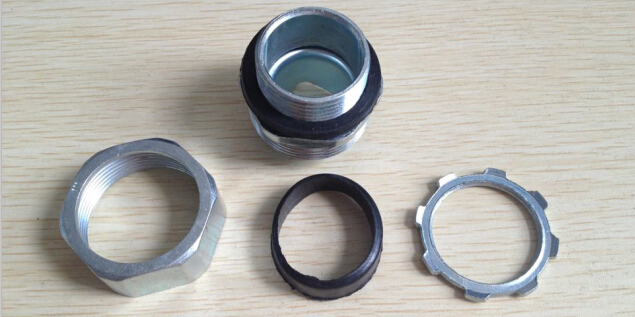

產品材質： A.C.F部位采用優質加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成。

螺紋規格：英制G、公制Mefyic、德制PG。

產品顏色：金屬色（銀白色）。

工作溫度：－40℃~＋100℃，短時可達＋120℃。

防護等級： IP65

產品型號

配套金屬軟管( 公制 )	配套金屬軟管 ( 英制 )	英制螺牙	螺紋外徑 O.D( D1)	螺紋長度 (L1)	接合長度 (L2+L3)	包裝
?6	3/16″	G1/4″	13.2	8	16	100
?8	5/16″	G3/8″	13.2	8	16	100
?10	1/4″	G3/8″	16.5	8	17	100
?12(13)	3/8″	G3/8″	16.5	8	18	100
?15(16)	1/2″	G1/2″	21.3	11	23	100
?20(19)	3/4″	G3/4″	26.6	14	22	50
?25	1″	G1″	33.4	15	28	50
?32	1-1/4″	G1-1/4″	42.1	15	30	25
?38(40)	1-1/2″	G1-1/2″	47.8	16	32	25
?51(50)	2″	G2″	59.6	18	34	10
?64(70)	2-1/2″	G2-1/2″	75.1	22	38	10
?75(80)	3″	G3″	87.8	22	46	5
?100	4″	G4″	113	24	50	5
?125	5″	G5″				5
?150	6″	G6″				2

DPJ金屬軟管接頭主要由波紋管、網套和接頭組成。它的內管是具有螺旋形或環形的薄壁不銹鋼波紋管，波紋管外層的網套，是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。軟管的波紋管是由極薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成形的。由于波紋管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗疲勞性，使它很容易吸收各種運動變形的循環載荷，尤其在管路系統中有補償大位移量的能力。

DPJ外螺紋端接式金屬軟管接頭是JB/GQ 0552 /83 D95-5金屬接頭的延伸產品;
金屬接頭采用鋅合金材料壓鑄而成，表面鍍鋅、磨砂、或鍍鉻；結構緊密，無氣孔，強度高。與金屬軟管連接可靠，外表美觀；
此金屬接頭為端接式，用來將金屬軟管連接于箱體上的直線連接件；
適配金屬軟管:JS型、JSH型、JSB型、JSHG型；
推薦使用英制金屬軟管接頭或公制螺紋金屬接頭；

材料：鍍鋅鋅合金；蓋封螺母：鍍鉻鋅合金
護圈：TPE；密封墊：改性橡膠；軟管護口：鍍鋅鐵皮
溫度范圍：-40℃至150℃
特點：一端連接金屬軟管，另一端由螺紋連接箱體或設備，具有結構緊湊，防水，耐腐蝕等特點。

公制螺紋

訂貨編號	螺紋尺寸	適配軟管	螺紋長度	外圓直徑	高度
Article No.	Thread Size	Fit to tube	C mm	B mm	A mm
DPJ-8-M16	M16×1.5	8	8	25	26
DPJ-10-M16	M16×1.5	10	8	25.6	30
DPJ-12-M20	M16×1.5	12	11.5	28.5	32
DPJ-15-M20	M20×1.5	15	12	33	34.5
DPJ-15-M24	M24×1.5	15	12	33	34.5
DPJ-20-M27	M27×2.0	20	14	39	39.5
DPJ-20-M30	M30×2.0	20	14	39	39.5
DPJ-25-M33	M33×2.0	25	15.5	42.5	42.5
DPJ-25-M36	M36×2.0	25	15.5	42.5	42.5
DPJ-32-M42	M42×2.0	32	17	57.5	46.5
DPJ-32-M48	M48×2.0	32	17	57.5	46.5
DPJ-38-M48	M48×2.0	38	18.5	62	51
DPJ-38-M60	M60×2.0	38	18.5	62	51
DPJ-51-M60	M60×2.0	51	20.5	77.5	57
DPJ-51-M72	M72×2.0	51	20.5	77.5	57
DPJ-64-M76	M76×2.0	64	25	95	66
DPJ-75-M88	M88×2.0	75	26	108.5	68

英制螺紋

訂貨編號	螺紋尺寸	適配軟管	螺紋長度	外圓直徑	高度
Article No.	Thread Size	Fit to tube	C mm	B mm	A mm
DPJ-8-G6/15	G6/15"	8	8	25	26
DPJ-10-G1/4	G1/4"	10	8	25.6	30
DPJ-12-G3/8	G3/8"	12	11.5	28.5	32
DPJ-15-G1/2	G1/2"	15	12	33	34.5
DPJ-20-G3/4	G3/4"	20	14	39	39.5
DPJ-25-G1	G1"	25	15.5	42.5	42.5
DPJ-32-G1-1/4	G1-1/4"	32	17	57.5	46.5
DPJ-38-G1-1/2	G1-1/2"	38	18	62	51
DPJ-51-G2	G2"	51	20.5	77.5	57
DPJ-64-G3-1/2	G2-1/2"	64	25	95	66
DPJ-75-G3	G3"	75	26	108.5	68

DPJ 金屬軟管接頭 METAL FLEXIBLE CONDUIT FITTINGS
フレキチューブ用メタルグランド

螺牙標準	通徑	連接螺紋	螺紋長度	螺紋外徑	配套新怡金屬軟管JSH			高	扳手	訂貨號	包裝
螺牙標準	mm	A	L（C2)	C1	對應型號	公制	英制	>H	>S	訂貨號	包裝
Specification	Path	Thread	TLength	Thread O.D	對應型號	公制	英制	Length	Spanner	Item No.	Packing PCS
仕様	パス	ネジの呼び	ネジ長 C2mm	ネジ外徑 C1φmm	適応XINYIチューブサイズ			長さ	スパナサイズ A部/F部	品　番	包裝単位 (個)
公制M	6	M14X1.5	8	14	JSH-6	6	3/16"	16	20.0	DPJ-6-M14	100
	8	M14X1.5	8	14	JSH-8	8	5/16"	16	22.0	DPJ-8-M14	100
	20	M27X2	14	27	JSH-20	20	3/4"	22	36.0	DPJ-20-M27	50
	25	M33X2	15	33	JSH-25	25	1"	28	43.0	DPJ-25-M33	25
	32	M42X2	15	42	JSH-32	32	11/4"	30	52.0	DPJ-32-M42	25
	40	M48X2	16	48	JSH-40	40	11/2"	32	60.0	DPJ-40-M48	25
	50	M60X2	18	60	JSH-50	50	2"	34	71.0	DPJ-50-M60	10
	70	M76X2	22	76	JSH-70	70	21/2"	38	88.0	DPJ-70-M76	10
	80	M88X2	22	88	JSH-80	80	3"	46	103.0	DPJ-80-M88	10
	100	M114X2	24	114	JSH-100	100	4"	50	134.0	DPJ-100-M114	5

歐洲公制M	10	M16X1.5	8	16	JSH-10	10	1/4"	17	24.0	DPJ-10-M16	100
	12	M20X1.5	8	20	JSH-12	12	3/8"	18	25.5	DPJ-12-M20	100
	15	M20X1.5	11	20	JSH-15	15	1/2"	23	30.0	DPJ-15-M20	100
	20	M25X1.5	14	25	JSH-20	20	3/4"	22	36.0	DPJ-20-M25	50
	25	M32X1.5	15	32	JSH-25	25	1"	28	43.0	DPJ-25-M32	50
	32	M40X1.5	15	40	JSH-32	32	11/4"	30	52.0	DPJ-32-M40	25
	40	M50X1.5	16	50	JSH-40	38	11/2"	32	60.0	DPJ-40-M50	25
	50	M63X1.5	18	63	JSH-50	51	2"	34	71.0	DPJ-50-M63	10

英制G	6	G1/4"	8	13.2	JSH-6	6	3/16"	16	20.0	DPJ-6-G1/4"	100
	8	G1/4"	8	13.2	JSH-8	8	5/16"	16	22.0	DPJ-8-G1/4"	100
	10	G3/8"	8	16.5	JSH-10	10	1/4"	17	24.0	DPJ-10-G3/8"	100
	12	G1/2"	8	21.3	JSH-12	12	1/4"	18	26.0	DPJ-12-G1/2"	100
	15	G1/2"	11	21.3	JSH-15	15	1/2"	23	30.0	DPJ-15-G1/2"	100
	20	G3/4"	14	26.6	JSH-20	20	3/4"	22	36.0	DPJ-20-G3/4"	50
	25	G1"	15	33.4	JSH-25	25	1"	28	43.0	DPJ-25-G1"	50
	32	G11/4"	15	42.1	JSH-32	32	11/4"	30	52.0	DPJ-32-G11/4"	25
	40	G11/2"	16	47.8	JSH-40	40	11/2"	32	60.0	DPJ-40-G11/4"	25
	50	G2"	18	59.6	JSH-50	50	2"	34	71.0	DPJ-50-G2"	10
	70	G21/2"	22	75.1	JSH-70	70	21/2"	38	88.0	DPJ-70-G21/2"	10
	80	G3"	22	87.8	JSH-80	80	3"	46	103.0	DPJ-80-G3"	5
	100	G4"	24	113	JSH-100	100	4"	50	134.0	DPJ-100-G4"	5

德制PG	6	PG7	8	12.5	JSH-6
