    軟管接頭的規格尺寸

    軟管接頭規格/尺寸
    型式 標準 接續部的種類 軟管連接
    公/母 管接頭 材質 SUS304
    油封材質 氟素橡膠 使用流體 水 / 空氣 / 油
    閥構造 單側開關型 使用環境?用途 標準
    內徑 D(mm) 10 適用軟管No.內徑 12
    使用溫度范圍(℃) -15～180 最高使用壓力(MPa) ～7.4

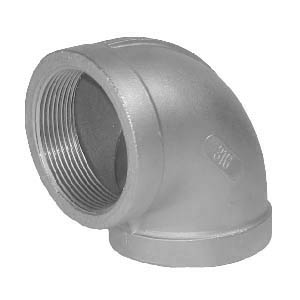

    90度彎接頭

    尺寸
    		 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 2-1/2"(NPT) 2-1/2"(PS) 3" 4"

    		mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in mm in
    A 17 0.67 19 0.75 21.5 0.85 27 1.06 30 1.18 35 1.38 43 1.69 45 1.77 54 2.13 69 2.72 69 2.72 69 2.72 72 2.83 89 3.5
    B 15.5 0.61 18.8 0.74 22.5 0.89 25.5 1 31.6 1.24 41.2 1.62 48.5 1.91 54.9 2.16 67.4 2.65 81.3 3.2 81.3 3.2 83.6 3.29 100.5 3.96 126.5 4.98


    316L軟管接頭

    尺寸 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
    mm in mm in mm in mm in mm in mm in mm in mm in
    A 22 0.87 28 1.1 35 1.38 43 1.69 52 2.05 57 2.24 68 2.68 78 3.07
    B 24 0.94 30 1.18 36 1.42 46 1.81 55 2.17 60 2.36 70 2.76 84 3.31
    L 29 1.14 34 1.34 34 1.34 38 1.5 44 1.73 50 1.97 53 2.09 54 2.13


    金屬軟管接頭

    尺寸 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
    mm in mm in mm in mm in mm in mm in mm in mm in
    A 18 0.71 22 0.87 28 1.1 35 1.38 43 1.69 52 2.05 57 2.24 68 2.68
    B 21 0.83 24 0.94 30 1.18 36 1.42 46 1.81 55 2.17 60 2.36 70 2.76
    L 41 1.61 45 1.77 54 2.13 57 2.24 66 2.6 70 2.76 73 2.87 83 3.27
